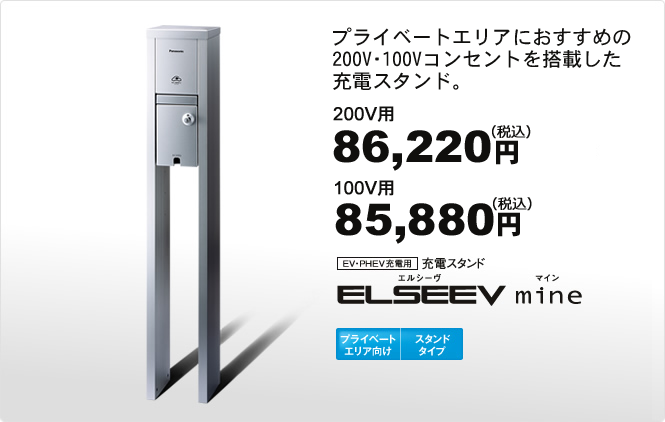

住宅やオフィスの駐車場など特定の人が利用するプライベートエリアにおすすめのスタンドタイプ

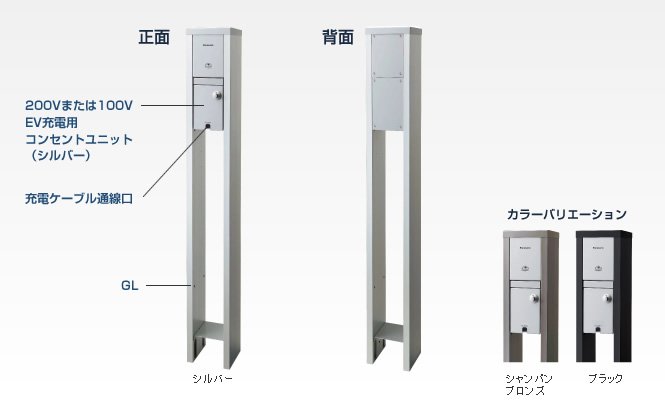

住まいやオフィスなどの駐車スペースにマッチするスマートなデザインを採用。建物の外構に調和するシルバー、シャンパンブロンズ、ブラックの3色をご用意。
200Vまたは100Vコンセントユニットを標準で1個搭載。さらに、コンセントユニット1個を追加設置可能。

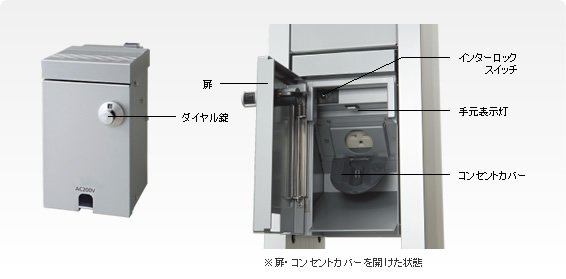

ダイヤル錠、インターロックを採用し、安全性を重視。夜間でも操作しやすいよう手元表示灯を内蔵。
200Ｖまたは100VのEV充電用コンセントユニットを1個装備したスタンドタイプです。
※ 商品に充電ケーブル・プラグは含まれません。
充電スタンド本体に取り付ける増設用コンセントです。
扉を開け
コンセントカバーを開く。
コンセントカバーを開く。
（専用）電源プラグを
コンセントに挿入する。
コンセントカバー部にプラグの突起部が引っ掛かり、ロックされます。
注1・2
コンセントに挿入する。
コンセントカバー部にプラグの突起部が引っ掛かり、ロックされます。
注1・2
ケーブルを通線口に通し、
扉を閉め鍵をかける。
・扉が確実に閉まらないと充電できません。
・ケーブルは無理に曲げないでください。
注3
扉を閉め鍵をかける。
・扉が確実に閉まらないと充電できません。
・ケーブルは無理に曲げないでください。
注3
使用イメージ
注1： プラグは確実に奥まで差し込んでください。
注2： 差し込み後、プラグを軽く引き、抜けないことを確認してください。
注3： 感電および火災の恐れがありますので、ケーブルを扉で挟み込まないように注意して閉じてください。
※ 充電開始・終了作業につきましては車両側の取扱説明書に従って作業してください。
注2： 差し込み後、プラグを軽く引き、抜けないことを確認してください。
注3： 感電および火災の恐れがありますので、ケーブルを扉で挟み込まないように注意して閉じてください。
※ 充電開始・終了作業につきましては車両側の取扱説明書に従って作業してください。
パナソニックのEV充電用コンセントは、日本配線器具工業会規格JWDS-0033に準拠した、下記電源プラグに対応しています。
EV・PHEVの充電には下記専用電源プラグをご使用ください。
EV・PHEVの充電には下記専用電源プラグをご使用ください。
※注）[EV・PHEV充電用]電源プラグ以外のプラグを使用する場合、通電は可能ですがロック機能は働きません。
また、下記プラグについては、使用できませんのでご注意ください。
また、下記プラグについては、使用できませんのでご注意ください。
[EV・PHEV充電用]電源プラグにつきましては、現在各自動車メーカー様にパナソニックより提案中です。
